Handbetriebener Hubwagen PZ1016

Handpumpenbetriebener Hubwagen der PZ-Serie (hydraulischer manueller Handstapler) mit modernster Technologie der Hydraulikpumpe mit weniger Kraftaufwand. Hochwertiges deutsches Dichtungsset reduziert das Risiko von Öllecks. Hochleistungsgabeln mit 1 Stück "C" für höchste Festigkeit und Langzeitanwendung. Einstellbare Gabeln sind auch für breitere Anwendungen erhältlich.

Dieser handpumpenbetriebene Hubwagen pumpt den Griff manuell, um das Anheben der Gabeln zu steuern. Es handelt sich um einen manuellen hydraulischen Hubstapler mit manuellem Heben und manuellem Bewegen. Es ist sehr einfach für die Bedienung und das Anheben des Fußpedals als Option. Mit zwei 7-Zoll-Lenkrädern lässt es sich leicht und flexibel schieben und bequem drehen, was es zu einem sehr bequemen, arbeitssparenden, aber effizienten Handstapler macht. Die insgesamt flexible und leichte Struktur ermöglicht die Bedienung dieses Palettenhubwagens durch eine einzelne Person.

Als manueller hydraulischer Palettenstapler hat er eine Kapazität von 1000 kg und eine Hubhöhe von 1600 mm. Durch die einstellbare Gabelbreite kann es für verschiedene Anwendungen verwendet werden und eignet sich für Paletten in verschiedenen Größen. So kann dieser manuelle Stapler in Lager, Fabrik, Werkstatt und sogar für den Heimgebrauch eingesetzt werden.

Der Handstapler hat die Modelle PZ1015, PZ1016, PZ1515, PZ2015 mit unterschiedlicher Kapazität und unterschiedlicher max. Gabelhöhe.

Diese Serie PZ1016 ist ein manueller Typ. Bitte überprüfen Sie dies, wenn Sie dies benötigen halbelektrischer Stapler, Batteriestapler

Modell		PZ1016
Kapazität	Kg (lb.)	1000(2200)
Ladezentrum C.	mm (Zoll)	500(20)
Max. Gabelhöhe H.	mm (Zoll)	1600(63)
Min. Arbeitshöhe h	mm (Zoll)	85(3.3)
Gabellänge L.	mm (Zoll)	1150(45.3)
Gabelbreite D.	mm (Zoll)	100(4)
Gesamtgabelbreite W.	mm (Zoll)	224-730(8.8-28.7)
Hubhöhe pro Hub	mm (Zoll)	12.5(0.5)
Bodenfreiheit X.	mm (Zoll)	23(0.9)
Mindest. Wenderadius (außen)	mm (Zoll)	1250(49.2)
Frontladerolle	mm (Zoll)	80 * 43 (3 * 1,7)
Lenkrad	mm (Zoll)	~ 180 * 50 (7 * 2)
Gesamtlänge A.	mm (Zoll)	1660(65.4)
Gesamtbreite B.	mm (Zoll)	700(27.6)
Gesamthöhe F.	mm (Zoll)	1998(78.7)
Nettogewicht	Kg (lb.)	180(396)

Bedienungsanleitung: Die Verwendung der Maschine für andere Zwecke als zum Heben von Material ist unsicher.

1. Last anheben und absenken

1) Bitte mittig über die Gabeln laden. Überprüfen Sie das Lastdiagramm an der Maschine auf die richtige Position des Lastzentrums.

2) Heben Sie die Last an, indem Sie den Griff in die Position ASCENT pumpen

3) Verringern Sie die Last, indem Sie den Steuerhebel auf die Position UNTER stellen

2. Maschine mit Last bewegen

Bewegen Sie die Maschine am besten ohne Last. Das Bewegen einer angehobenen Last sollte auf die Positionierung zum Be- und Entladen beschränkt sein. Wenn die Maschine mit erhöhter Last bewegt werden muss, beachten und befolgen Sie die folgenden Sicherheitsregeln:

1) Die Fläche ist eben und frei von Hindernissen

2) Die Last ist korrekt auf die Gabeln zentriert

3) Vermeiden Sie plötzliche Starts und Stopps

4) Fahren Sie mit Last in der niedrigstmöglichen Position

5) Kippen Sie die Maschine nicht mit erhöhter Last zurück, indem Sie am C-förmigen Griff am Mast ziehen

6) Halten Sie das Personal von Maschine und Last fern

3. Maschine auf kleinen Hängen bewegen

Die Maschine darf nicht auf Gefällen verwendet werden. Wenn es notwendig ist, kleine Hänge zu befahren, um den LKW zwischen Gebäuden usw. zu bewegen, müssen Sie die folgenden Sicherheitsregeln verstehen und befolgen:

1) Der Gradient darf nicht mehr als 2% betragen

2) Die Maschine muss entladen werden

3) Die Gabeln müssen herabgestuft sein

4. Tatsächliche Betriebskapazität

Die tatsächliche Betriebskapazität der Maschine liegt in der Verantwortung des Benutzers. Dies kann vom Zustand des Bedieners, des Bodens und der Maschine sowie von der Häufigkeit des Lastwechselzyklus abhängen

Wenn die Last die tatsächliche Betriebskapazität überschreitet, muss der Bediener von einer oder mehreren Personen unterstützt werden.

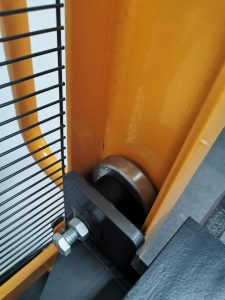

• 1. Verdickter C-förmiger Stahltürrahmen: stark und stabil, leicht und leicht zu laden, bequem und arbeitssparend, langlebiger.

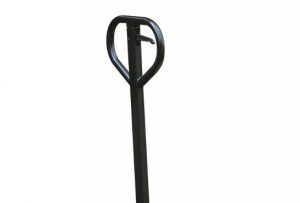

• 2. Ergonomischer Griff, bequem und einfach zu bedienen, verbessert die Arbeitseffizienz erheblich.

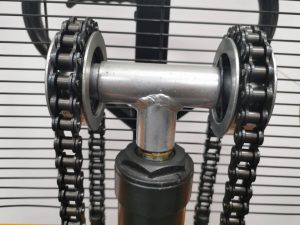

• 3. Das Design des Schutznetzes, die Sicht ist breiter und sicherer. Hochwertige tragende Hochleistungskette, langlebig und nicht verformt.
•

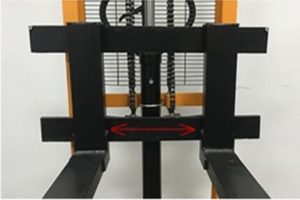

  4.Die Gabel besteht aus verdicktem Stahl, ist nahtlos verschweißt, einmalig geformt, ohne Verformung, ohne Rissbildung und mit einem stärkeren Lager. Eine Gabel vom Typ Abdeckplatte aus hochfestem Stahl kann die Breite der Gabel einstellen, indem sie nach links und rechts geschoben wird, was für eine Vielzahl von Paletten geeignet ist.
