QSL1000 Federhubtisch & QAL1000 Luftfederhubtisch

Hub- und Drehtisch für Palettenhandhabung

Die federbelasteten Palettenhubtische QSL1000 vereinen zwei Materialpositionierungsfunktionen in einer Einheit: automatische Höhenverstellung und 360°-Lastdrehung.

Als Hub- und Drehtisch passt der Federmechanismus die Plattformhöhe automatisch der Last an, während der Drehteller es ermöglicht, die Palette zum Bediener hin zu drehen.

Dadurch eignet es sich auch als Hub- und Drehtisch für sich wiederholende Palettenbe-, Entlade-, Verpackungs- und Materialtransportaufgaben, bei denen sich sowohl die Arbeitshöhe als auch die Ausrichtung der Ladung während des Prozesses ändern müssen.

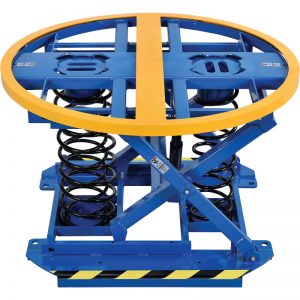

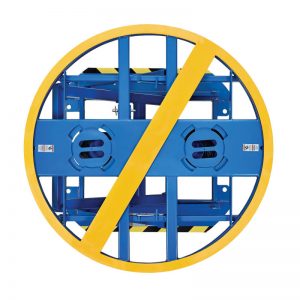

360° drehbare Palettenplattform

Zusätzlich zur automatischen Höhenverstellung verfügt der federbelastete Hubtisch QSL1000 über eine um 360° drehbare Palettenplattform, die es dem Bediener ermöglicht, die Palette zu drehen und verschiedene Seiten der Ladung näher an die Arbeitsposition zu bringen.

Anstatt wiederholt um die Palette herumzugehen oder über die Ladung zu greifen, kann der Bediener die Plattform drehen und dabei in etwa im selben Arbeitsbereich bleiben.

Durch diese Kombination aus vertikaler Selbstnivellierung und Rotation eignet sich das Gerät besonders gut als drehbarer Palettenhubtisch für wiederholtes Be- und Entladen, Verpacken und die Auftragsabwicklung von Paletten.

Wie funktioniert ein federbelasteter Palettentisch?

Ein federbelasteter Palettentisch hebt oder senkt die Palette automatisch je nach Lastgewicht. Beim Hinzufügen von Kartons oder Produkten werden die Federn zusammengedrückt und die Plattform senkt sich allmählich ab. Beim Entnehmen von Gegenständen dehnen sich die Federn aus und heben die Palette an.

Sobald die Federkonfiguration auf das Palettengewicht und die Ladungshöhe abgestimmt ist, Federhubtisch Hilft dabei, die oberen Ladungsschichten beim wiederholten Be- und Entladen von Paletten näher an einer angenehmen Arbeitshöhe zu halten.

Im Gegensatz zu elektrisch betriebenen Hubtischen benötigt der QSL1000 für die normale Höhenverstellung weder Strom noch Hydraulikleistung.

Funktionen Drehbarer Scherenhubtisch

  • Automatisches Halten der Ladung auf der idealen Höhe für manuelles Be- und Entladen
  • Benötigt keinen Strom
  • Die stabile Konstruktion erfordert keine Bodendämmung.
  • Die kleine Basis ermöglicht es den Arbeitern, in jeder Position nahe an den Industriescherenhubwagen zu stehen.
  • Lässt sich dank optionalem Tischheber ohne Gabelstapler problemlos an jeden beliebigen Ort transportieren.

Typische Anwendungsbereiche für federbelastete Palettenhubtische

  • Palettenladen

Beim Stapeln der Produkte auf eine Palette senkt sich die Plattform mit zunehmendem Gewicht allmählich ab.

  • Palettenentladung

Während Produkte entnommen werden, hebt sich die Plattform, um die verbleibenden Waren näher an den Bediener zu bringen.

  • Verpackung und Neupackung

Drehen Sie die Palette, um verschiedene Seiten zu erreichen, ohne ständig um die Ladung herumlaufen zu müssen.

  • Materialhandhabung in der Produktionslinie

Positionieren Sie palettierte Bauteile in geeigneter Arbeitshöhe für wiederkehrende Produktionsaufgaben.

  • Auftragsabwicklung und Vertrieb

Unterstützung bei der Bearbeitung wiederkehrender Fälle im Lager- und Vertriebsbetrieb.

Im Vergleich zu herkömmlichen Hubtischen handelt es sich bei diesem Federnivellierer der Serie QSL1000 und dem Luftkissen-Hubtisch QAL1000 um einen drehbaren Hubtisch, der eine Last automatisch auf der idealen Höhe für das manuelle Be- und Entladen hält, ohne dass elektrische oder manuelle Bedienung erforderlich ist. Dieser Hubtisch mit Drehplatte hält die Last automatisch auf der Arbeitshöhe oberhalb der Last, um die Beschwerden durch langes Bücken allein durch die Federkraft der Feder/des Luftkissens und das Gewicht der Ladung zu reduzieren.

Videoshow:

NormenDetailsUnterschied
i-Lift Nr.13136011313604
ModellQSL1000QAL1000
Kapazitätkg (lb.)200-2000 (440-4400)100-2000 (220-4400)
Komprimierte Höhemm (in.)240 (9.4)265 (10.4)
Erweiterte Höhemm (in.)710 (28)710 (28)
Drehring, Außendurchmesser.mm (in.)1110 (44)1110 (44)
Drehring, Innendurchmesser.mm (in.)1035 (40.7)1035 (40.7)
Grundrahmenlängemm (in.)1150 (45.3)1150 (45.3)
Grundrahmenbreitemm (in.)930 (36.6)930 (36.6)
OptionHubtisch-Transporter

QAL1000 Details:

Es verfügt über einen Luftbefüllanschluss und einen Druckregulierknopf, sodass die Höhe durch Anpassen des Luftdrucks eingestellt werden kann. Dadurch wird das Problem des Ölaustritts herkömmlicher stationärer Hubtische behoben.

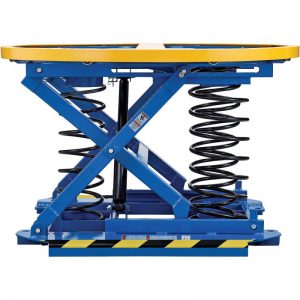

QSL1000 Details:





Der Rahmen des Federhubtisches ist für Lasten bis zu 4400 kg ausgelegt. Um den Tisch an unterschiedliche Palettenlasten anzupassen, werden die Federn ausgetauscht. Die Federn werden entsprechend dem Gewicht und der Höhe einer voll beladenen Palette ausgewählt. Ein Tisch kann ein bis drei Federn haben. Bei jeder Änderung des Palettengewichts oder der Palettenhöhe müssen gegebenenfalls auch die Federn gewechselt werden. Die Anleitung erklärt Ihnen, wie die Federn ausgewählt werden. Jede Feder ist an einem Ende farblich markiert.

Das System umfasst drei Federn unterschiedlicher Größe, die Sie je nach benötigter Tragfähigkeit und Höhe frei gruppieren können. Dank der Gabelstapleraufnahme ist der Transport zwischen verschiedenen Arbeitsbereichen möglich. Für Bereiche, in denen kein Gabelstapler verfügbar ist, ist optional ein Hubtisch-Transporter erhältlich.

Die maximale Traglast beträgt 440 kg bis 4,400 kg. Der federgelagerte Palettenpositionierer ermöglicht eine 360°-Drehung für einfachen Zugriff auf die Ladung. Gabeltaschen zum Umpositionieren der Drehplattform gehören ebenfalls zur Standardausstattung.

Was ist der Unterschied zwischen den Scherenhubtisch mit Airbag- oder Federbelastung?

  • StabilitätIm Vergleich zum Federhebellader ist der Airbag-Hubtisch stabiler, kippt nicht so leicht und bietet eine bessere Stoßdämpfung.
  • Verschiedene Methoden zur GangeinstellungDer Federpaletten-Scherenhubtisch verfügt über 3 Federn, die nur durch unterschiedliche Kombinationen der drei Federn zu drei verschiedenen Lasten kombiniert werden können; Der Airbag-Palettenhandhabungshubtisch kann durch Ändern des Luftdrucks beliebig eingestellt werden.
  • Lastbereich ist anders: Die Mindestlast von federgelagerten Industriescherenhebebühnen beträgt 440 kg, die Mindestlast von luftgelagerten Gleitkarussellpositionierern kann weniger als 100 kg oder sogar noch kleiner sein.
  • Verschiedene Einstellmethoden: Die Last des Airbag-Hubtisches lässt sich bequem anpassen. Er muss lediglich entleert und wieder aufgepumpt werden, was auch bei schweren Gegenständen auf dem Tisch möglich ist, ohne den Tisch demontieren zu müssen. Allerdings muss der Federpalettenpositionierer vom Tisch entfernt werden, um die Federanordnung zur Lastanpassung auszutauschen.
  • Die Airbag-Plattform muss mit folgender Ausstattung versehen sein: Luftpumpe.
QSL1000 FederhubtischQAL1000 Airbag-Hubtisch
HöhenverstellungMechanische FedernEinstellbarer Luftdruck
Energiebedarf während des BetriebsKein StromDruckluft erforderlich
LastanpassungFederkombination ändernLuftdruck anpassen
Lastbereich200-2000 kg100-2000 kg
Rotation360 °C.360 °C.
Am besten geeignet fürGleichmäßigere PalettenladungenHäufig wechselnde Lasten

Es handelt sich außerdem um eine Drehplattform, die durch Drehen der Federheber die Bedienung beider Seiten ermöglicht. So können die Arbeiter alle Be- und Entladearbeiten bequem in derselben Körperhaltung durchführen. Dies steigert nicht nur die Produktivität, sondern schützt die Arbeiter auch vor lang anhaltender gebückter Haltung.

Wird der federbetätigte Nivellierlader beladen, werden die Federn zusammengedrückt und die Plattformhöhe verringert. Wird Gewicht entfernt, dehnen sich die Federn aus und die Hub- und Drehtischhöhe erhöht sich. Nach korrekter Kalibrierung für die maximale Traglast hält der Hubtisch automatisch eine ergonomische Höhe.

Wie man einen federbelasteten Palettentisch auswählt

  1. Maximales Palettengewicht
  2. Mindestpalettengewicht
  3. Palettenlänge × Breite
  4. Höhe der beladenen Palette
  5. Wie stark sich die Last zwischen den Anwendungen ändert
  6. Ob eine 360°-Drehung erforderlich ist

Benötigen Sie Hilfe bei der Auswahl des richtigen Palettenpositionierers? Senden Sie uns bitte Ihre Angaben zum Palettengewichtsbereich, den Palettenabmessungen, der Ladehöhe und dem Anwendungsbereich. Wir helfen Ihnen gerne bei der Entscheidung, ob der Federhubtisch QSL1000 oder QAL1000 Airbag-Hebetisch ist besser geeignet.
