HCB10 heavy-duty manual lever hoist

Der schwere manuelle Hebelkettenzug ist ein handbetätigter Hebezeug, das einfach zu bedienen und leicht zu tragen ist. Es ist stark und tragbar und hat eine hohe Sicherheitsleistung. Es ist für den Einsatz in Fabriken, Minen, Baustellen, Docks, Docks, Lagern usw. geeignet. Die Installation von Maschinen und das Heben von Fracht, insbesondere für den offenen Betrieb und den Betrieb ohne Strom, zeigt seine Überlegenheit.

The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.

Eigenschaften:

  • Kompaktes Design - Ganzstahlkonstruktion, leichter Handzug
  • Die Tragfähigkeit von 2.200 Pfund ist für die meisten industriellen Anwendungen mehr als ausreichend
  • Handbetriebene Hebezeuge verwenden Lastverteilungsgetriebe, die das Heben schwerer Lasten erleichtern
  • Gesenkgeschmiedete Haken, die sich langsam biegen, um vor Überlastungen zu warnen.
  • Gebaut, um den CE-Sicherheitsstandard zu erfüllen

We have this item in stock in US, if you are located in US, we can arrange delivery to you ASAP! This way will save your time and shipping cost.

i-Lift Nr.211060221106042110605211060621106072110608
ModellHCB10HCB20HCB30HCB50HCB100HCB200
NennleistungKg (lb)1000(2200)2000(4400)3000(6600)5000(11000)10000(22000)20000(44000)
Standardhubhöhemm (Zoll)2500/3000（100/120）3000/5000(120/200)
TestlastKN12.52537.562.5125250
Anstrengung zur NennkapazitätN.310320360400430430
Anzahl der Lastketten fällt122248
Mindestabstand zwischen Haken H.mm (Zoll)300(12)380(15)470(18.5)600(23.6)730(28.7)1000(40)
Dia. Der Lastkettemm (Zoll)Ø6x18Ø6x18Ø8x24Ø10x30Ø10x30Ø10x30
(0.2x0.7)(0.2x0.7)(0.3x0.9)(0.4x1.2)(0.4x1.2)(0.4x1.2)

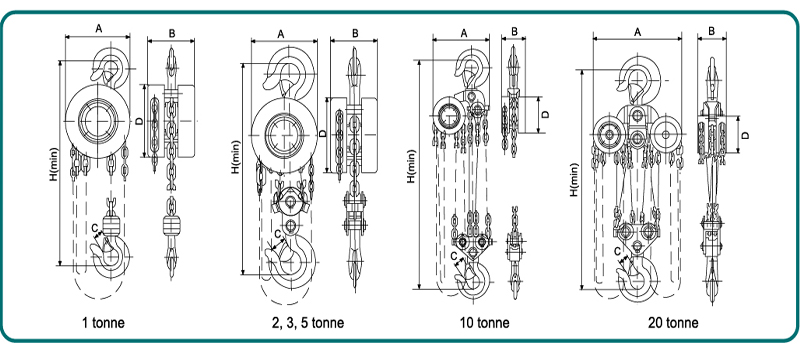

MaßeA mm (Zoll)142(5.6)142(5.6)178(6.8)210(8.3)358(14.1)580(22.8)
B mm (Zoll)130(5.2)130(5.2)139(5.6)162(6.4)162(6.4)189(7.4)
C mm (Zoll)22(0.9)26(1)32(1.2)44(1.7)50(2)70(2.7)
D mm (Zoll)142(5.6)142(5.6)178(6.8)210(8.3)358(14.1)580(22.8)
Nettogewichtkg (lb.)9.2(20.2)10(22)12(26.4)14(30.8)20.2(44.4)22.7(50)32(70.4)35(77)65(143)68(150)148(325.6)155(341)
Bruttogewichtkg (lb.)9.6(21)10.4(23)13.1(28.8)14.5(31.9)20.8(45.8）23.3(51.3)33(72.6)36(79.2)67(147.4)80(176)150(330)180(396)
Extra Weight Per Metre of Extra Lift(pcs)1.652.53.75.29.619.2

Vorgehensweise:

1. Es ist strengstens verboten, die Kabelzugüberlastung zu verwenden.

2. Es ist strengstens verboten, mit anderen Kräften als Arbeitskräften zu arbeiten.

3. Vergewissern Sie sich vor dem Gebrauch, dass die Teile intakt sind, die Getriebeteile und die Hubkette gut geschmiert sind und der Leerlaufzustand normal ist.

4.Überprüfen Sie vor dem Anheben, ob der obere und der untere Haken aufgehängt sind und die Hebekette vertikal aufgehängt werden soll. Es dürfen keine verdrillten Glieder vorhanden sein und der untere Hakenrahmen der zweireihigen Kette darf nicht umgedreht werden.

5. Der Bediener sollte in derselben Ebene wie das Armbandrad stehen, um das Armband zu wiegen, damit sich das Armbandrad im Uhrzeigersinn dreht, damit das Gewicht angehoben werden kann. Wenn das Armband umgedreht wird, kann das Gewicht langsam gesenkt werden.

6.Wenn Sie schwere Gegenstände anheben, ist es dem Personal strengstens untersagt, Arbeiten auszuführen oder unter schweren Gegenständen zu gehen, um schwere Unfälle zu vermeiden.

7. Während des Hebevorgangs sollte die Kraft gleichmäßig und sanft sein, unabhängig davon, ob das Gewicht steigt oder fällt, wenn das Armband gezogen wird. Wenden Sie keine übermäßige Kraft an, um das Springen des Armbands oder den Sprengring zu vermeiden.

8.Wenn der Bediener feststellt, dass die Zugkraft größer als die normale Zugkraft ist, sollte er die Verwendung sofort einstellen. Verhindern Sie Schäden an der inneren Struktur, um Unfälle zu vermeiden.

9.Nachdem der schwere Gegenstand sicher gelandet ist, entfernen Sie den Haken von der Kette.

10.Nach Gebrauch vorsichtig anfassen, an einen trockenen, belüfteten Ort stellen und das Schmieröl auftragen.
